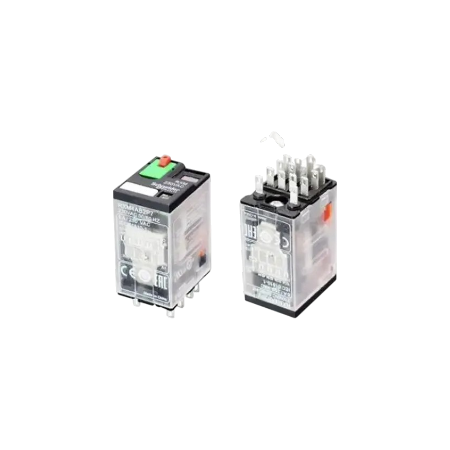

Relay trung gian 14 chân

Relay trung gian 14 chân (hay còn gọi là Rơ le kiếng 14 chân / 4PDT Relay) là thiết bị chuyển mạch tín hiệu điều khiển cao cấp được sử dụng phổ biến trong các hệ thống tủ điện công nghiệp, tủ điều khiển lập trình PLC và dây chuyền tự động hóa. Với thiết kế tích hợp 4 cặp tiếp điểm độc lập, thiết bị cho phép chia nhỏ, nhân bản tín hiệu điều khiển hoặc đóng/ngắt đồng thời nhiều thiết bị chỉ bằng một tín hiệu kích duy nhất.

Hệ thống Thủy Khí Điện (TKĐ) chuyên phân phối các dòng Relay trung gian 14 chân chính hãng 100% đến từ các thương hiệu hàng đầu như Omron (Nhật Bản), Schneider Electric (Pháp), Siemens (Đức), Chint, Hanyoung… đầy đủ chứng nhận CO/CQ và mức giá cạnh tranh nhất.

1. Thông số kỹ thuật cơ bản

• Tên sản phẩm: Relay trung gian 14 chân / Rơ le kiếng 4 C/O

• Điện áp cuộn hút (Coil Voltage): 12VDC, 24VDC, 24VAC, 110VAC, 220V – 240VAC

• Cấu trúc tiếp điểm: 14 chân dẹp – 4PDT (4 Tiếp điểm Thường Mở NO + 4 Tiếp điểm Thường Đóng NC + 2 Chân nguồn cuộn hút + 4 Chân chung COM)

• Dòng định mức tiếp điểm: 3A – 5A / 250VAC (Tải thuần trở)

• Tích hợp tính năng:

  • Đèn LED hiển thị trạng thái cuộn hút (Indicator LED)

  • Cần thử cơ khí / Nút khóa tiếp điểm (Test button – Tùy dòng)

  • Mạch dập nhiễu / Diode bảo vệ chống ngược cực (Tùy dòng DC)

• Đế cắm tương thích: Đế rơ le 14 chân lắp ray DIN 35mm (PYF14A, RXZE2M114M)

• Tuổi thọ đóng cắt: > 50.000.000 lần (Cơ) – > 100.000 lần (Điện)

2. Phân loại Relay trung gian 14 chân phổ biến

• Dòng có đèn LED chỉ thị (LED Indicator): Giúp kỹ thuật viên dễ dàng quan sát và chẩn đoán trạng thái cuộn hút của từng rơ le ngay trên mặt tủ điện.

• Dòng tích hợp nút thử cơ khí (Test Button): Cho phép thao tác cưỡng bức đóng/ngắt tiếp điểm bằng tay mà không cần cấp nguồn cuộn hút, cực kỳ tiện lợi khi kiểm tra, nghiệm thu mạch điện.

• Dòng chống nhiễu (Built-in Diode/Varistor): Tích hợp Linh kiện hấp thụ điện áp xung ngược, bảo vệ các ngõ ra transistor của PLC không bị đánh thủng.

3. So sánh các thương hiệu Relay trung gian 14 chân hàng đầu

4. Ưu điểm & Ứng dụng thực tế

• Ưu điểm:

  • Tối ưu không gian & Chi phí: Thay vì dùng 2 hoặc 4 rơ le 8 chân, bạn chỉ cần 1 chiếc rơ le 14 chân để điều khiển đồng thời 4 tải độc lập.

  • Cách ly an toàn: Cách ly tuyệt đối giữa điện áp điều khiển hạ áp (24VDC) và mạch động lực xoay chiều (220VAC/380VAC).

  • Tháo lắp dạng cắm rút: Kết hợp cùng đế cắm 14 chân gài ray DIN, việc kiểm tra, sửa chữa và thay mới chỉ mất vài giây mà không cần tháo dây điện.

• Ứng dụng:

  • Mở rộng ngõ ra (Output) cho PLC Siemens, Mitsubishi, Omron, Delta trong các dây chuyền tự động hóa.

  • Nhân bản tín hiệu cảnh báo sự cố (Alarm) gửi đồng thời về chuông báo, đèn báo và màn hình SCADA/HMI.

  • Khóa chéo logic giữa các contactor trong hệ thống khởi động động cơ, chuyển nguồn tự động ATS.

5. Mua Relay trung gian 14 chân chính hãng giá tốt ở đâu?

Thủy Khí Điện (TKĐ) là đơn vị uy tín lâu năm chuyên cung cấp Relay trung gian 14 chân Omron, Schneider, Siemens chính hãng 100%:

• Đầy đủ phụ kiện: Cung cấp trọn bộ kèm đế cắm 14 chân (PYF14A-E, RXZE2M114M) và gờ giữ rơ le.

• Cam kết chất lượng: Hàng mới 100%, cấp đầy đủ hóa đơn VAT, chứng chỉ CO/CQ cho các dự án, công trình.

• Bảo hành: Chính hãng 12 tháng (1 đổi 1 nếu phát sinh lỗi từ nhà sản xuất).

• Mức giá: Chiết khấu cực cao cho xưởng sản xuất tủ điện, nhà thầu tự động hóa và đại lý.

• Giao hàng: Ship COD nhanh toàn quốc, kiểm tra hàng thoải mái trước khi thanh toán
